描述

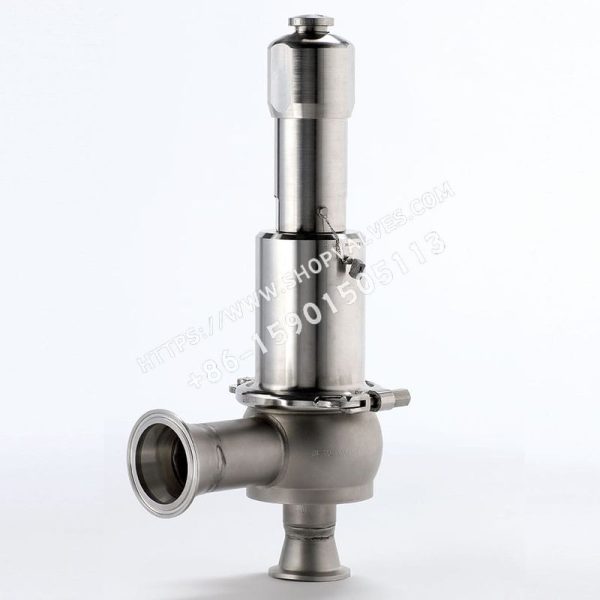

斯派莎克Spirax Sarco SVL488洁净系统不锈钢安全阀为不锈钢阀体，全行程安全阀，TÜV认证，适用于蒸汽、气体和液体系统。适用于低压蒸汽设备、管道、压力容器的超压保护，尤其适用于酿酒和饮料工业，能满足极高的卫生和洁净度标准，降低工艺介质污染。
可供型号
-
SVL488-B：密闭阀帽，适用于液体系统。
-
SVL488-C：填料密封微升杆，适用于蒸汽（或其它需要扳手的）系统。 注：两种型号都为闭式阀盖。
| MPN | 描述 |
|---|---|
| 3151466 | SVL488 CET DN40 CLAMP1.51 -… |
| 3151468 | SVL488 CET DN40 CLAMP2.61 -… |
| 3151469 | SVL488 CET DN40 CLAMP3.41 -… |
| 3151470 | SVL488 CET DN40 CLAMP5.41 -… |
证书
每一个SVL488安全阀都提供制造商典型测试报告，包括阀门设定压力和液态试验压力。根据需要也可提供符合EN10204 3.1的材质证书。
标准和认证
按AD MerkblattA2,TRD412和Td TÜV SV100的要求由TÜV认证。符合欧洲压力设备指令(PED)97/23/EC的要求，属于产品分类中第4类，适用于第1组和第2组流体(气体和液体)。关于流体的兼容性请咨询斯派克公司。
口径和管道连接
| 进口口径 | DN | 25 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|
| 出口口径 | DN | 40 | 65 | 80 | 100 | 125 | 150 |
| 进口卡箍连接 | 英寸 | 1½ | 2 | 2½ | 3 | 4 | 4½ |
| 出口卡箍连接 | 英寸 | 2 | 3 | 4 | 4½ | 5 | 6 |
管道连接可提供DIN 2633 PN16法兰或ISO 2852卫生级卡箍连接(ISO 2037标准)。填写订单时应注明连接方式。
其它选项
-
EPDM软密封 (最大蒸汽设置压力4 bar g)
-
介质接触面标准抛光度0.75 µm Ra，其它抛光要求请咨询斯派莎克
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢1.4404 |
| 2 | 阀座 | 不锈钢1.4404 |
| 3 | 阀瓣 | 不锈钢 |
| 4 | O形圈密封 | EPDM (FDA认证) |
| 5 | 阀杆导板 | 不锈钢1.4404/PTFE + 15%玻璃 |
| 6 | 弹簧挡板 | 不锈钢1.4404 |
| 7 | 阀盖 | 不锈钢1.4404 |
| 8 | 阀帽 | 不锈钢1.4404 |
| 9 | 调节螺丝 | PTFE+15%玻璃 |
| 10 | 弹簧 | 不锈钢1.4310 |
| 11 | 填料密封 | 不锈钢1.4404 |
| 12 | 夹箍 | 不锈钢1.4401 |
| 13 | 阀体垫圈 | EPDM(FDA)认证 |
| 14 | 波纹管 | 片状石墨 |
压力/温度限制条件
| 阀体设计条件 | PN16 | |
|---|---|---|
| 设定压力范围 | 最大 | 16 bar g |
| DN25和DN40 | 最小 | 0.1 bar g |
| DN50 | 最大 | 15 bar g |
| DN50 | 最小 | 0.2 bar g |
| DN65和DN80 | 最大 | 10.34 bar g |
| DN65和DN80 | 最小 | 0.1 bar g |
| DN100 | 最大 | 8.2 bar g |
| DN100 | 最小 | 0.1 bar g |
| 温度 | 软阀座EPDM | 最大150 ℃ |
| 温度 | 软阀座Viton | 最大180 ℃ |
| 所有型号 | 最小 | -45 ℃ |
| 性能参数 | 蒸汽,气体 | 最大10% |
| 性能参数 | 液体 | 最大10% |
| 启闭压差 | 蒸汽,气体 | 最大10% |
| 启闭压差 | 液体 | 最大20% |
| 额定排量 | 蒸汽,气体 | 0.70 |
| 额定排量系数d | 液体 | 0.45 |
| 最大允许背压 | 设定压力的10% | |
| 最大设计进口冷态水压测试压力 | 24 bar g |
SVL488饱和蒸汽排量表 (kg / h)
(按10%超出压力，根据EN ISO 4126计算)
| 口径 | DN25/40 | DN40/65 | DN50/80 | DN65/100 | DN80/125 | DN100/150 |
|---|---|---|---|---|---|---|
| 流道直径 (mm) | 23 | 37 | 46 | 60 | 74 | 92 |
| 流量面积 (mm²) | 416 | 1075 | 1662 | 2827 | 4301 | 6648 |
| 设定压力 (bar g) 0.2 | 151 | 390 | 604 | 1027 | 1562 | 2415 |
| 设定压力 (bar g) 0.5 | 214 | 554 | 857 | 1457 | 2217 | 3427 |
| 设定压力 (bar g) 1.0 | 319 | 825 | 1275 | 2169 | 3300 | 5100 |
| 设定压力 (bar g) 2.0 | 504 | 1303 | 2015 | 3427 | 5213 | 8058 |
| 设定压力 (bar g) 3.0 | 678 | 1751 | 2707 | 4605 | 7006 | 10829 |
| 设定压力 (bar g) 4.0 | 843 | 2177 | 3366 | 5726 | 8711 | 13465 |
SVL488空气排量表-标准 (m^{3} / h)，0°C和1013 mbar
(根据AD - MERKBLATT A2和TRD 421计算)
| 阀口径 DN 进口 / 出口 | 25/40 | 40/65 | 50/80 | 65/100 | 80/125 | 100/150 |
|---|---|---|---|---|---|---|
| 流道面积 (mm²) | 416 | 1075 | 1662 | 2827 | 4301 | 6648 |
| 设定压力 (bar g) 1.0 | 386 | 999 | 1545 | 2628 | 3998 | 6179 |
| 设定压力 (bar g) 2.0 | 625 | 1617 | 2499 | 4251 | 6467 | 9995 |
| 设定压力 (bar g) 3.0 | 852 | 2204 | 3406 | 5795 | 8816 | 13626 |
| 设定压力 (bar g) 4.0 | 1069 | 2768 | 4278 | 7278 | 11071 | 17111 |
| 设定压力 (bar g) 5.0 | 1287 | 3331 | 5149 | 8761 | 13326 | 20597 |
| 设定压力 (bar g) 6.0 | 1505 | 3895 | 6021 | 10243 | 15581 | 24083 |
| 设定压力 (bar g) 7.0 | 1723 | 4459 | 6892 | 11726 | 17836 | 27568 |
| 设定压力 (bar g) 8.0 | 1941 | 5023 | 7763 | 13208 | 20091 | 31054 |
| 设定压力 (bar g) 8.2 | 1985 | 5136 | 7937 | 13505 | 20542 | 31752 |
| 设定压力 (bar g) 9.0 | 2159 | 5587 | 8635 | 14691 | 22346 | - |
| 设定压力 (bar g) 10.0 | 2377 | 6150 | 9506 | 16173 | 24601 | - |
| 设定压力 (bar g) 10.34 | 2451 | 6334 | 9793 | 16658 | 25343 | - |
| 设定压力 (bar g) 12.0 | 2812 | 7278 | 11249 | - | - | - |
| 设定压力 (bar g) 14.0 | 3248 | 8405 | 12992 | - | - | - |
| 设定压力 (bar g) 15.0 | 3466 | 8957 | 14735 | - | - | - |
| 设定压力 (bar g) 16.0 | 3684 | 9533 | - | - | - | - |
SVL488排量表-kg/h，20°C水
(根据AD - MERKBLATT A2和TRD 421计算额定排量系数 ((kdr) =0.52) 超出压力10%)
| 阀口径 DN 进口 / 出口 | 25/40 | 40/65 | 50/80 | 65/100 | 80/125 | 100/150 |
|---|---|---|---|---|---|---|
| 流道面积 (mm²) | 416 | 1075 | 1662 | 2827 | 4301 | 6648 |
| 设定压力 (bar g) 1.0 | 9970 | 25800 | 39900 | 67900 | 103000 | 160000 |
| 设定压力 (bar g) 2.0 | 14100 | 36500 | 56400 | 96000 | 126000 | 226000 |
| 设定压力 (bar g) 3.0 | 17300 | 44700 | 69100 | 118000 | 179000 | 276000 |
| 设定压力 (bar g) 4.0 | 19900 | 51600 | 79800 | 136000 | 206000 | 319000 |
| 设定压力 (bar g) 5.0 | 22300 | 57700 | 89200 | 152000 | 231000 | 357000 |
| 设定压力 (bar g) 6.0 | 24400 | 63200 | 97700 | 166000 | 253000 | 391000 |
| 设定压力 (bar g) 7.0 | 26400 | 68300 | 106000 | 180000 | 273000 | 422000 |
| 设定压力 (bar g) 8.0 | 28200 | 73000 | 113000 | 192000 | 292000 | 451000 |
| 设定压力 (bar g) 8.2 | 28500 | 73900 | 114000 | 194000 | 292000 | 458000 |
| 设定压力 (bar g) 9.0 | 29900 | 77400 | 120000 | 204000 | 310000 | - |
| 设定压力 (bar g) 10.0 | 31500 | 81600 | 126000 | 215000 | 326000 | - |
| 设定压力 (bar g) 10.34 | 32000 | 82700 | 128000 | 218000 | 334000 | - |
| 设定压力 (bar g) 12.0 | 34600 | 89400 | 138000 | - | - | - |
| 设定压力 (bar g) 14.0 | 37300 | 96600 | 149000 | - | - | - |
| 设定压力 (bar g) 15.0 | 38600 | 99700 | 154000 | - | - | - |
| 设定压力 (bar g) 16.0 | 39900 | 103000 | - | - | - |
重量(近似) kg
| 进口 | 出口 | 重量 |
|---|---|---|
| DN25 | DN40 | 9.0 |
| DN40 | DN65 | 20.0 |
| DN50 | DN80 | 21.7 |
| DN65 | DN100 | 26.5 |
| DN80 | DN125 | 47.0 |
| DN100 | DN150 | 56.0 |
安全信息、安装和维护
详细信息，请参考随产品一起提供的安装维修指南。
安装注释:安装时应确保安全阀的弹簧腔中心线垂直向上。
选型指南
| 型号 | SVL488 | SVL488 |
|---|---|---|
| 结构 | B = 闭式阀盖 / 气密封阀帽 | B |
| C = 闭式阀盖 / 填料密封微升杆 | - | |
| 密封材质 | E = EPDM (FDA) ‘O’形圈和波纹管 | E |
| 进口 | PN16 = 法兰PN16 T = 卫生卡箍 , ISO 2852 | PN16 |
订购说明
例:1-斯派莎克DN50 SVL488-B-S-PN16安全阀，设定压力10bar g。(如果不需要波纹管，请添加“不需要波纹管”)
对于饱合蒸汽应用高于4 barg压力情况，请咨询spiraxsarco。
