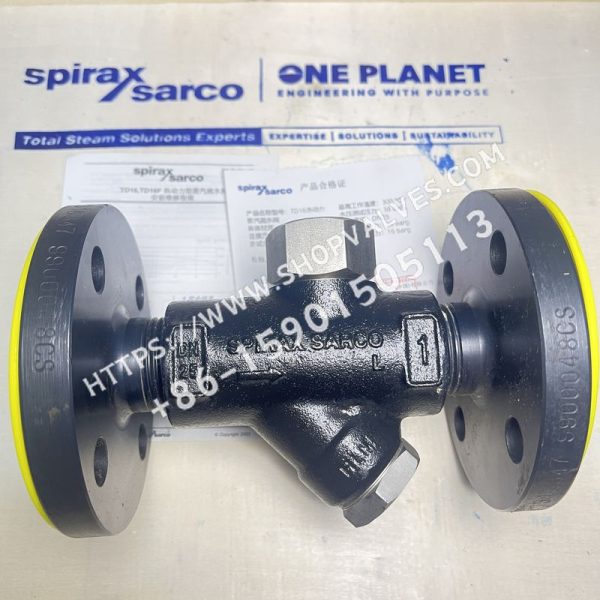

1 / 5 ![斯派莎克 Spirax Sarco TD16/TD16F 热动力型蒸汽疏水阀 法兰]()
描述
斯派莎克Spirax Sarco TD16和TD16F热动力型蒸汽疏水阀，TD16应用于低排量蒸汽主管及伴热管线，并适用于压力、温度及排量在其限定范围内的其它应用，最高工作压力16 bar g。
可供型号
| 型号 | SKU |
|---|---|
| DN15 TD16 | 1510015002 |
| DN20 TD16 | 1510020002 |
| DN25 TD16 | 1510025002 |
限制条件
| 最大阀体设计条件 | PN 25 |
|---|---|
| PMA - 最大允许压力 | 25 bar g |
| TMA - 最大允许温度 | 300 ℃ |
| PMO - 最大工作压力 | 16 bar g |
| TMO - 最大工作温度 | 300 ℃ |
| 最大冷态测试压力 | 38 bar g |
注：在工作状态下，最大工作背压不能超过进口压力的80%，否则疏水阀不能关闭。
口径和管道连接
-
TD16F：DN15, 20和25, PN16法兰连接
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢 ASTM A743.Gr.CA40F |
| 2 | 阀帽 | 不锈钢 AISI 416 |
| 3 | 碟片 | 不锈钢 BS 1449 420 S45 |
| 4 | 过滤网 | 不锈钢 BS 1449 304 S16 |
| 5 | 过滤器盖 | 不锈钢 AISI 416 |
| 6 | 过滤器盖垫片 | 不锈钢 BS 1449 304 S16 |
| 7 | 隔热帽 (可选) | 铝 |
| 8 | 法兰 | 碳钢 |
尺寸(近似)和重量
| 口径 | 重量 |
|---|---|
| 1/2” | 0.75kg |
| 3/4” | 0.95kg |
| 1” | 1.50kg |
| DN15 | 1.95kg |
| DN20 | 2.65kg |
| DN25 | 3.90kg |
可选项
-
隔热盖：隔热罩可防止疏水阀在低温、风雨环境中过多的热损失而造成的动作过度频繁问题。
-
一体式排污阀：详见TI - P153 - 01，过滤器盖上可钻1/4”BSP螺纹孔，安装排污阀。
安装
最好水平安装，也可其它位置安装。
订购说明
举例：1 - 斯派莎克TD16热动力蒸汽疏水阀，1/2”BSP螺纹连接。
订购备件
请按备件表中描述订购备件，并标明疏水阀的型号和口径。例如：1/2”TD16热动力型蒸汽疏水阀的过滤网和垫片。
维护
-
在进行任何维护工作之前，请确保疏水阀前后截止阀已关闭，管道中无压力，并待疏水阀冷却至常温。
-
碟片和阀座维护：如果安装了隔热盖，先取下隔热盖，然后用标准扳手松开阀盖，注意不要用活动扳手或管子钳，否则会损坏阀帽。如果碟片和阀座表面轻微磨损，可使用研磨膏并用8字形研磨动作对碟片和阀座分别进行研磨。如果磨损较大，无法通过研磨修复，则需进行加工并磨光阀座表面，更换新的碟片。研磨厚度不能超过0.25mm。重新装配时，碟片的位置为有槽面与阀座面接触，旋紧阀盖，无需使用垫片，但应涂上合适的防高温油脂。
-
清洁或更换过滤网：用扳手松开过滤器盖，取出过滤网并清洁，如果有损坏则更换新的过滤网。重新装配时，将过滤网插入盖中，然后旋入阀盖。在螺纹前段涂抹少量二硫化钼润滑剂并注意确保垫片表面的清洁，最后请按建议扭矩拧紧过滤器盖。
