Пилотные редукционные клапаны Spirax Sarco DP27, DP27E, DP27G, DP27GY, DP27R и DP27Y с корпусом из ковкого чугуна предназначены для регулирования давления. Клапаны нельзя использовать для кислорода. Разные модели подходят для различных задач: DP27 — для паровых систем или систем сжатого воздуха; DP27E — для паровых систем, оснащён электромагнитным клапаном и поддерживает дистанционное включение/выключение, управление по таймеру и другие функции.

Доступные модели

Модель	SKU
1/2” DP27LC BSP	4700100IN
1/2” DP27 BSP	4700000IN
3/4” DP27 BSP	4700200IN
1” DP27 BSP	4700300IN
DN15 DP27LC PN25/16	4700194IN
DN15 DP27 PN25/16	4700094IN
DN20 DP27 PN25/16	4700294IN
DN25 DP27 PN25/16	4700394IN
DN32 DP27 PN25/16	4700494IN
DN40 DP27 PN25/16	4700594IN

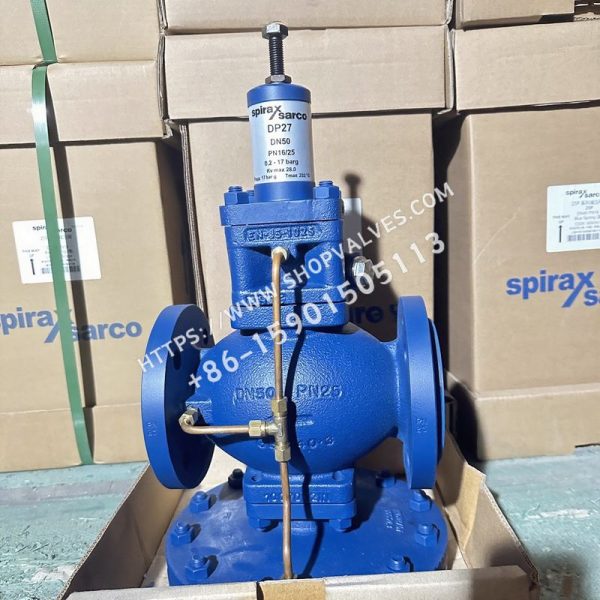

DN50 DP27 PN25/16	4700694IN

Ограничения по давлению и температуре

Продукция полностью соответствует Европейской директиве по оборудованию, работающему под давлением 97 / 23 / EC, и при необходимости поставляется с соответствующей маркировкой. Ограничения по давлению и температуре зависят от модели: давление насыщенного пара для DP27, DP27G и DP27GY составляет 17 bar g, а максимальное рабочее давление DP27E — 10 bar g. Минимальная рабочая температура составляет 0°C. При эксплуатации при более низких температурах обратитесь в Spirax Sarco. Максимальное расчётное давление испытания холодной водой составляет 38 bar g. После установки внутренних компонентов испытательное давление не должно превышать 25 bar g.

Сертификаты

В стандартную поставку входит типовой сертификат заводских испытаний. При оформлении заказа укажите необходимые сертификаты и требования к испытаниям.

Номинальный диаметр и трубные соединения

Доступны диаметры DN15LC — модель с пониженной пропускной способностью (не поставляется для DP27G и DP27GY), DN15, DN20, DN25, DN32, DN40 и DN50. Резьбовые соединения: BSP (BS 21 parallel) или NPT (только DN15 - DN25). Фланцевые соединения: DN15 - DN50 EN 1092 PN16 и PN25, DN25 - DN50 BS 10 Table H и ASME (ANSI) 300. По запросу доступны соединения по другим стандартам.

Технические характеристики (электромагнитный клапан)

Напряжение: 220 / 240 ± 10% Vac или 110 / 220 ± 10% Vac (другие исполнения доступны по запросу)

Частота: 50 / 60 Hz

Потребляемая мощность: кратковременно 45 VA, продолжительно 23 VA

Примечания по DP17R

• Максимальное заданное давление на выходе: 15 bar g.

• Давление управляющего сигнала должно быть примерно на 0.7bar g выше заданного давления на выходе.

Масса (приблизительная)

DP27, DP27E и DP27Y:

Номинальный диаметр	Масса резьбового исполнения (kg)	Масса фланцевого исполнения (kg)
DN15LC	13.2	14.0
DN15	13.2	14.0
DN20	13.2	14.9
DN25	14.2	17.2
DN32	-	18.2
DN40	-	30.2
DN50	-	32.2

DP27G и DP27GY:

Номинальный диаметр	Масса резьбового исполнения (kg)	Масса фланцевого исполнения (kg)
DN15	12.0	12.8
DN20	12.0	13.7
DN25	13.0	16.0
DN32	-	17.0
DN40	-	29.0
DN50	-	31.5

DP27R:

Номинальный диаметр	Масса резьбового исполнения (kg)	Масса фланцевого исполнения (kg)
DN15LC	12.2	13.0
DN15	12.2	13.0
DN20	12.2	13.9
DN25	13.2	16.2
DN32	-	16.2
DN40	-	29.2
DN50	-	31.7

Информация по безопасности, установке и техническому обслуживанию

Подробная информация приведена в руководстве по установке и техническому обслуживанию, поставляемом вместе с изделием (IM - P100 - 05 DP27G и DP27GY или IM - P470 - 03 DP27E, DP27R и DP27Y). Пилотный редукционный клапан следует устанавливать на горизонтальном трубопроводе в соответствии со стрелкой направления потока на корпусе клапана. Перед редукционным клапаном необходимо установить влагоотделитель и фильтр для его защиты.

Указания по заказу

Пример: пилотный редукционный клапан Spirax Sarco DN32 DP27 с диапазоном пружины 0.2 - 17 bar и фланцевым присоединением EN 1092 PN25.

Запасные части

Доступны основные запасные части для технического обслуживания, включая главную мембрану, мембрану пилотного клапана и узел пилотного клапана. Комплектация запасных частей зависит от модели: для DP27E доступны электромагнитный клапан, катушка, узел золотника и седла клапана и другие компоненты. При заказе запасных частей укажите модель и номинальный диаметр редукционного клапана. Некоторые запасные части взаимозаменяемы, однако они не подходят для пилотного и главного клапанных узлов с мягким уплотнением моделей DP27G и DP27GY.
