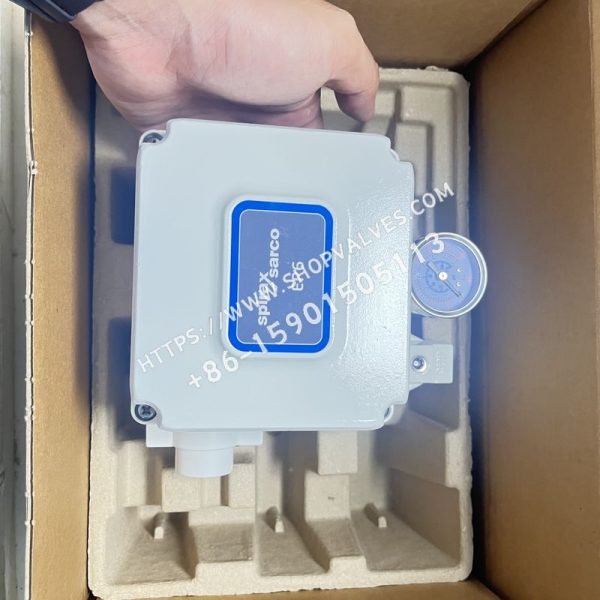

Электрический позиционер Spirax Sarco EP6 совместим с линейными и поворотными приводами, оснащёнными соединением NAMUR, и обеспечивает точное соответствие хода регулирующего клапана входному сигналу позиционера (mA). Корпус EP6 изготовлен из литого алюминия и подходит для установки вне помещений. При монтаже на линейный привод диапазон хода составляет от 20mm до 150mm, а при монтаже на поворотный привод — 55-90°. Доступны различные монтажные комплекты; при заказе необходимо указать соответствующую модель. В стандартную комплектацию позиционера EP6 входит манометр для отображения давления сжатого воздуха, подаваемого на привод. Позиционер принимает управляющий сигнал mA, а максимальное давление сжатого воздуха составляет 7barg. EP6 может использоваться для приводов прямого и обратного действия. Для работы позиционера EP6 необходимо использовать воздух высокого качества; качество сжатого воздуха должно соответствовать ISO 8573-1:2010 Class 3:3:2. Позиционер EP6 совместим с приводами Spirax Sarco серий BVA300, PN9000, TN2000, DC и другими приводами с соединением NAMUR.

Материалы

Компонент	Материал	Поверхность
Корпус и крышка	Литой алюминий	Антикоррозионное покрытие
Монтажный кронштейн	Углеродистая сталь	RAL9016

Технические параметры

Входной сигнал	4-20 mA (минимальное увеличение 8 mA при ступенчатом управлении)
Входное сопротивление	Максимум 250 ± 15 Ω
Сжатый воздух	1.4 - 7.0 bar
Качество воздуха	Сухой, без масла и загрязнений, соответствует ISO 8573-1:2010 Class 3:3:3
Выходное давление	0 - 100% давления подачи
Диапазон хода	20mm – 150mm; 55 ° - 90 °
Действие	Одностороннее / двустороннее
Рабочая температура	-20 ℃ - +70 ℃
Расход воздуха	80 LPM @ 1.4 bar
Расход воздуха в стабильном состоянии	2.4 LPM @ 1.4 bar
Воздушное соединение	Резьба ¼” NPT
Чувствительность	Одностороннее действие: ± 0.2% полного хода; двустороннее действие: ± 0.5% полного хода
Гистерезис	± 1% полного хода; одностороннее действие: ± 1% полного хода
Линейность	Двустороннее действие: ± 2% полного хода
Повторяемость	± 0.5% полного хода
Электрическое соединение	Кабельный ввод M20, клеммы для проводов сечением 0.5 - 2.5mm²
Степень защиты	IP66, линейное исполнение
Масса	2.8 kg (корпус линейного позиционера); 1.2 kg (монтажный комплект EY1/EY2/EY3/EY4); 0.9 kg (монтажный комплект UY1/UY3); 4.1 kg (поворотный позиционер с монтажным комплектом)

Руководство по выбору позиционера

Тип монтажа	Взрывозащита	Линейное исполнение — монтажный комплект выбирается согласно странице 4; поворотное исполнение — стандартная комплектация с монтажным комплектом
Тип электрического соединения	M20 - ¼ ” NPT, стандартное исполнение

Монтажные комплекты

Положение монтажа	Модель привода	Модель клапана	Номинальный диаметр клапана	Модель монтажного кронштейна
По центру	PN9100	Двухходовые и трёхходовые клапаны Spira-Trol TM	DN15 - DN50	EY1 / EY3
	PN9200		DN15 - DN100
	PN9300
	TN2030	Двухходовые и трёхходовые клапаны Spira-Trol TM	DN15 - DN100	EY1 / EY3
	TN2150
	TN2300		DN125 - DN300	EY2 / EY4
	TN2400
	TN2270
Слева	PN9100	Двухходовые и трёхходовые клапаны Spira-Trol TM	DN15 - DN50	UY3
	PN9200		DN15 - DN100
	PN9300
	TN2030	Двухходовые и трёхходовые клапаны Spira-Trol TM	DN15 - DN100	Не применяется
	TN2150
	TN2300		DN125 - DN300	UY1
	TN2400
	TN2270

Информация по безопасности, установке и техническому обслуживанию

Дополнительная информация приведена в руководстве по установке и техническому обслуживанию EP6.

Доступные модели

Модель	SKU
EP6 Positioner For Side mounting(DN15 - 100)+ FR20A	3440252+3440214+5400
EP6 Positioner For Center mounting(DN15 - 100)+ FR20A	3440252+3440206+5400
EP6 Exd IIBT5(DN15 - 100) For Side Mounting+ FR20A	3440254+3440214+5400
EP6 Exd IIBT5(DN15 - 100) For Center Mounting+ FR20A	3440254+3440206+5400
