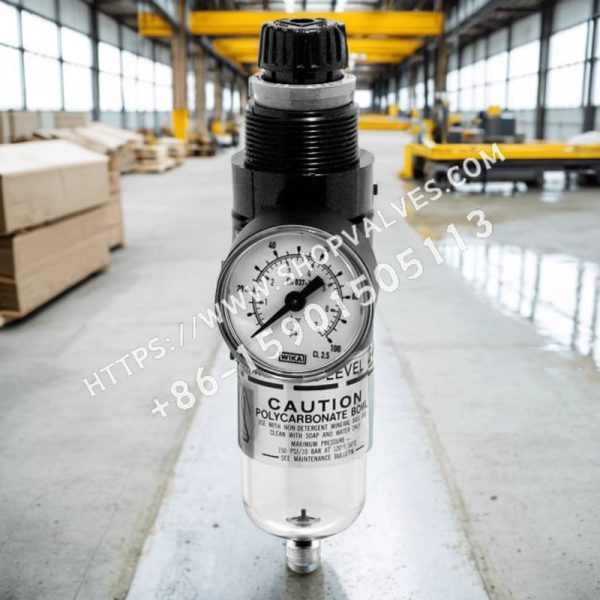

Высокоэффективные фильтры-регуляторы сжатого воздуха Спиракс Сарко Spirax Sarco MPC1M, MPC2M и MPC2AM обеспечивают высокое качество сжатого воздуха и точное регулирование давления для пневматических приводов и универсальных систем.

Эта серия представляет собой высокоэффективные маслоотделительные фильтры-регуляторы с функцией (самосброса давления), компактной миниатюрной конструкцией и исключительно высокой эффективностью: более 99.95% по результатам испытаний D.O.P. Содержание уносимого масла составляет менее 0.0255mg/m³ (0.02ppm), вода удаляется на 100% при температуре трубопровода. Изделия оснащаются чашей из поликарбоната с внешней чёрной анодированной обработкой. Эффективность фильтрации частиц достигает 99.96%, а падение давления сухого воздуха на входе снижается до 1.5psi d.

Типы изделий

Модель изделия	Особенности изделия
MPC1M	Металлическая чаша, ручной дренаж и защитный колпачок от несанкционированного доступа
MPC2M	Чаша из поликарбоната, ручной дренаж
MPC2AM	Металлическая чаша, автоматический дренаж

Области применения

Предназначены для получения сжатого воздуха высокого качества в системах с особо высокими требованиями к качеству воздуха, включая воздушные подшипники станков, пневматические измерительные устройства, системы подачи приборного воздуха, эжекторные системы, системы дыхательного воздуха и пневматические позиционеры.

Меры предосторожности

• Только MPC1M подходит для эксплуатации во взрывоопасных зонах. Во время работы устройство не выделяет повышенного тепла и не создаёт источника воспламенения, поэтому классифицируется как не подпадающее под ограничения для взрывоопасных зон.

• Во взрывоопасной среде не допускается использование стандартного манометра. Для правильной настройки входного давления позиционера следует использовать манометр, поставляемый с позиционером Спиракс Сарко Spirax Sarco.

• MPC2M и MPC2AM не допускается использовать во взрывоопасной среде.

• Местные нормативные требования могут ограничивать применение данного изделия при условиях ниже установленных.

Размеры и трубное соединение

Резьба ¼” BSP T Rp (ISO 7-1)

Диапазон пружин (диапазон рабочего давления)

• Стандартная пружина: 0.7 - 9.0 bar g

• Дополнительные пружины: 0.2 - 2.0 bar g, 0.3 - 4.0 bar g Примечание: если при заказе не указана другая опция, MPC комплектуется стандартной пружиной.

Ограничения эксплуатации

• Чаша из поликарбоната: 10 bar g @ 50°C

• Металлическая чаша: 17 bar g @ 80°C

Материалы

Номер детали	Материал детали
1	Анодированный алюминий
2	Поликарбонат или алюминиевый сплав
3	Узел алюминиевой крышки клапана
4	Микроволокно/нержавеющая сталь, фильтрующий элемент
5	Клапан из нитрильного каучука

Масса

Модель изделия	Масса (kg)
MPC1M	0.2
MPC2M	0.2
MPC2AM	0.2

Дополнительные принадлежности

• Комплектные узлы: фильтры-регуляторы MPC2M и MP2AM также поставляются в виде комплектных узлов, включающих кронштейн Type 8 или FK21, монтажное кольцо и манометр.

• Таблица выбора дополнительных принадлежностей MPC

Функция	MPC1M	MPC2M	MPC2AM
Чаша из поликарбоната (без дренажа)		OE
Чаша из поликарбоната (с ручным дренажом)		S
Защитное устройство чаши		OE
Металлическая чаша (без смотрового окна, с ручным дренажом)	OE	OE
Металлическая чаша (с автоматическим дренажом)			S
Защитный колпачок от несанкционированного доступа с блокирующим уплотнением	OE	OE	OE
Манометр (50mm Ø)		OE	OE
Манометр (40mm Ø)	OE	OE	OE
Монтажный кронштейн Type 8		OE	OE
Крепёжный комплект FK21	OE	OE	OE
Алюминиевое стопорное кольцо	OE	OE	OE
Для эксплуатации во взрывоопасной среде	Да	Нет	Нет
Примечание: S = стандартная комплектация; OE = дополнительная принадлежность; - = недоступно. Для комплектных узлов MPC2M и MPC2AM рекомендуется выбирать защитный колпачок от несанкционированного доступа с блокирующим уплотнением в качестве дополнительной принадлежности.

• Крепёжный комплект FK21: предназначен для установки MPC_M на пневматические приводы серии PN Spirax Sarco; дополнительно необходимо указать алюминиевое монтажное кольцо.

• Монтажный кронштейн и монтажное кольцо Type 8: предназначены для стандартного монтажа. При заказе необходимо одновременно указать кронштейн из оцинкованной низкоуглеродистой стали и алюминиевое монтажное кольцо.

• Дополнительные манометры: доступны два размера (1½” и 2”) и три диапазона давления (0 - 2 bar, 0 - 7 bar, 0 - 11 bar, соответствующие 0 - 30 psi, 0 - 100 psi, 0 - 160 psi). При заказе необходимо указать размер и диапазон давления.

Выбор по производительности (первичное давление 10 bar)

Для каждого заданного давления первичной фильтрации существует максимальный рекомендуемый расход воздуха. Соблюдение этого диапазона расхода обеспечивает сохранение высокой эффективности фильтрующего элемента, особенно при удалении загрязнений в виде масла и воды. Эксплуатация изделия за пределами этого диапазона может снизить эффективность удаления масла.

Информация по безопасности, монтажу и техническому обслуживанию

Полную подробную информацию см. в прилагаемой к изделию инструкции по монтажу и техническому обслуживанию (IM-P504-08).

Как заказать

Укажите необходимое количество, размер, тип и любые дополнительные опции. Если не указано иное, фильтр-регулятор будет оснащён пружиной регулирования 0.7 - 9.0 bar g и чашей из поликарбоната с дренажом.

Пример: 1 шт. ¼” MPC2M — высокоэффективный фильтр-регулятор сжатого воздуха с пружиной регулирования 0.3 - 4.0 bar g; 1 комплект для установки MPC2M на пневматический привод PN Spirax Sarco.

Как заказать запасные части

Всегда заказывайте запасные части по описанию из графы «Доступные запасные части» и указывайте размер и тип оборудования.

Пример: 1 комплект фильтрующего элемента и уплотнительных колец «O» для ¼” MPC2M — высокоэффективного фильтра-регулятора сжатого воздуха.
