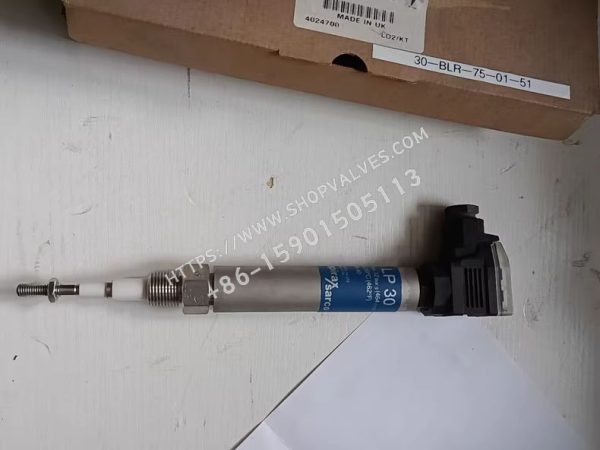

Sensor de nivel de alta integridad y autocontrol Spirax Sarco LP30, utilizado junto con controlador LC3050, para proporcionar una función de alarma de bajo nivel de alta precisión y autocontrol en calderas de vapor. Consta de un cuerpo de sensor (con conector de cable desmontable) y una sonda de sensor independiente. La sonda se conecta al cuerpo mediante una rosca y se fija con una tuerca de bloqueo y un pasador, mientras que el cuerpo del sensor forma el circuito de puesta a tierra. Durante el funcionamiento normal, la sonda está parcialmente sumergida y la resistencia a tierra es baja. Cuando el nivel de agua desciende por debajo de la sonda, la resistencia a tierra aumenta y el controlador emite una señal de alarma de bajo nivel. La sonda de compensación corrige cualquier fuga de resistencia a tierra causada por incrustaciones, impurezas o gotas de agua internas, garantizando la detección correcta de la señal de alarma de bajo nivel incluso en condiciones adversas.

Características

• Sensor de alarma de bajo nivel de alta precisión y autocontrol

• Presión de servicio de hasta 32bar g(239℃)

• No requiere mantenimiento

• Fijación segura de la sonda del sensor

Longitudes de sonda

500(19.7)mm, 1000(39.4)mm y 1500(59)mm

Materiales

N.º/Componente	Material
1	Cuerpo del sensor: acero inoxidable austenítico BS EN 10088-3(1.4306)
2	Capa exterior: acero inoxidable austenítico Type 316L
3	Policarbonato
4	Conector y terminales: poliamida
5	Caucho de silicona
6	Sonda de compensación: acero inoxidable austenítico Type 316L
7	Aislante primario y aislante secundario: PTFE BS 6564 GradeUA Type 1
8	Pasador de retención: acero inoxidable austenítico Type 302/304
9	Sonda: acero inoxidable austenítico Type 316L
10	Tuerca de bloqueo: acero inoxidable austenítico BS 6105 A4 80

Conexión

Conexión roscada hembra ½”BSP; también disponible en ½”NPT.

Cableado

Debe conectarse a controlador LC3050. Consulte el esquema detallado de cableado de alarma de bajo nivel LP30 para obtener información específica.

Instalación

• Sensor LP30 está diseñado para utilizarse junto con controlador LC3050. Normalmente, las calderas de vapor requieren la instalación de dos sensores y controladores para proporcionar respectivamente una alarma de primer nivel bajo y una alarma de segundo nivel bajo.

• Cuando se instala en una caldera o en un depósito de agua con fuertes turbulencias, debe instalarse un tubo protector.

• Advertencia: la sonda del sensor LP30 no debe entrar en contacto con ninguna parte de la caldera. Como requisito estándar, debe mantenerse una distancia mínima de 14mm entre la sonda y el tubo protector. Este requisito debe comprobarse durante la instalación del sensor. Spirax Sarco puede suministrar componentes para comprobar la holgura, número de pieza No.4024781.

Mantenimiento

Aunque el control del nivel de agua de una caldera de vapor requiere comprobaciones periódicas, este producto no necesita mantenimiento especial.

Peso aproximado, incluido el embalaje

Longitud de sonda	Peso(kg(lb))
500mm(19.7”)	0.51(1.1)
1000mm(39.4”)	0.63(1.4)
1500mm(59”)	0.92(2.0)

Información para pedidos

Ejemplo: 1 sensor de nivel de autocontrol Spirax Sarco LP30, sonda de sensor LP30 de 1000mm.
