描述

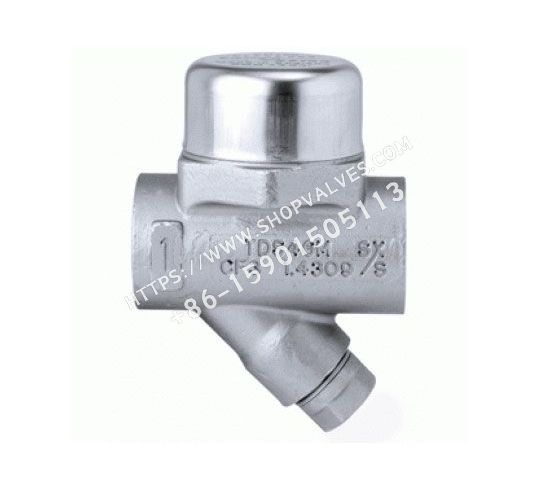

斯派莎克Spirax Sarco TDS46M可更换阀座的不锈钢热动力型蒸汽疏水阀，特别设计用于小排量应用，最高工作压力可达46 bar g。可提供螺纹、承插焊或者整体法兰连接。
该疏水阀具有内置过滤网、内置排空阀、隔热罩、可更换阀座等优点。可选项为在过滤器盖上安装BDV1一体式排污阀，如需订购请注明。
标准与证书
本产品符合欧洲压力设备指令97/23/EC，提供EN 10204 3.1证书。注：如需提供证书，请在订购时注明。
口径和管道连接
-
½”, ¾” 和 1” 螺纹连接BSP或NPT
-
½”, ¾” 和 1” 承插焊,BS 3799 Class 3000 lb
-
DN15,DN20和DN25整体法兰EN 1092 PN40, PN100 和 ASME class 150, ASME class 300 或 ASME class 600
材质
| 序号部件 | 材质 |
|---|---|
| 1 | 阀体：不锈钢 1.4308 / ASTM A351 CF8 |
| 2 | 阀盖：不锈钢 1.4301 / ASTM A479 304 |
| 3 | 隔热罩：不锈钢 EN 10088-1 1.4301 |
| 4 | 碟片：硬化钢 1.2379 |
| 5 | 阀座：硬化钢 1.2379 |
| 6 | 双金属环：双金属 |
| 7 | 支撑环：不锈钢 AISI 304 |
| 8 | 阀座垫片：加强型片状石墨 |
| 9 | 过滤网：不锈钢 ASTM A478 316L |
| 10 | 过滤器盖垫片：不锈钢 AISI 304 |
| 11 | 过滤器盖：不锈钢 1.4308 / ASTM A351 CF8 |
压力/温度限制 (ISO 6552) - 螺纹,承插焊和法兰 EN 1092
| 分类 | 参数 | 详情 |
|---|---|---|
| PN100 | 阀体设计压力 | PN100 |
| PMA最大允许压力 | 100 bar g @ 50°C | |
| TMA最大允许温度 | 450°C @ 58.3 bar g | |
| 最低允许温度 | -50°C | |
| PMO最大工作压力 | 46 bar g @ 450°C | |
| TMO最大工作温度 | 450°C @ 46 bar g | |
| 最低工作压力 | 0°C | |
| 最低工作温度 | 1.5 bar g | |
| 最大工作背压 | 不超过上游压力的80% | |
| 设计最大冷态水压试验压力 | 150 bar g | |
| PN40 | 阀体设计压力 | PN40 |
| PMA最大允许压力 | 40 bar g @ 50°C | |
| TMA最大允许温度 | 450°C @ 23.3 bar g | |
| 最低允许温度 | -50°C | |
| PMO最大工作压力 | 28.4 bar g @ 233°C | |
| TMO最大工作温度 | 450°C @ 23.3 bar g | |
| 最低工作压力 | 0°C | |
| 最低工作温度 | 1.5 bar g | |
| 最大工作背压 | 不超过上游压力的80% | |
| 设计最大冷态水压试验压力 | 60 bar g |
压力/温度限制 (ISO 6552) - 法兰 ASME
| 分类 | 参数 | 详情 |
|---|---|---|
| ASME Class 600 | 阀体设计压力 | ASME Class 600 |
| PMA最大允许压力 | 99.3 bar g @ 38°C | |
| TMA最大允许温度 | 450°C @ 54.8 bar g | |
| 最低允许温度 | -50°C | |
| PMO最大工作压力 | 46 bar g | |
| TMO最大工作温度 | 450°C @ 46 bar g | |
| 最低工作压力 | 0°C | |
| 最低工作温度 | 1.5 bar g | |
| 设计最大冷态水压试验压力 | 149 bar g | |
| ASME Class 300 | 阀体设计压力 | ASME Class 300 |
| PMA最大允许压力 | 49.6 bar g @ 38°C | |
| TMA最大允许温度 | 450°C @ 27.4 bar g | |
| 最低允许温度 | -50°C | |
| PMO最大工作压力 | 33 bar g | |
| TMO最大工作温度 | 450°C @ 27.4 bar g | |
| 最低工作压力 | 0°C | |
| 最低工作温度 | 1.5 bar g | |
| 最大工作背压 | 不超过上游压力的80% | |
| 设计最大冷态水压试验压力 | 74.4 bar g | |
| ASME Class 150 | 阀体设计压力 | ASME Class 150 |
| PMA最大允许压力 | 19 bar g @ 38°C | |
| TMA最大允许温度 | 450°C @ 4.6 bar g | |
| 最低允许温度 | -50°C | |
| PMO最大工作压力 | 14 bar g | |
| TMO最大工作温度 | 450°C @ 4.6 bar g | |
| 最低工作压力 | 0°C | |
| 最低工作温度 | 1.5 bar g | |
| 最大工作背压 | 不超过上游压力的80% | |
| 设计最大冷态水压试验压力 | 28.5 bar g |
重量 (近似) kg
| 尺寸 | 螺纹 | 承插焊 | ASME 150 | ASME 300 | 法兰 ASME 600 | PN40 | PN100 |
|---|---|---|---|---|---|---|---|
| ½”（DN15） | 1.38 | 1.49 | 2.46 | 2.96 | 3.06 | 3.06 | 4.36 |
| ¾”（DN20） | 1.64 | 1.64 | 3.16 | 4.06 | 4.26 | 3.96 | 6.26 |
| 1”（DN25） | 1.90 | 1.90 | 4.16 | 5.16 | 5.46 | 4.86 | 8.16 |
安装说明
TDS46M设计为水平安装，隔热罩位于顶部。
若下游有背压，建议安装止回阀。
若直接排向大气，建议下游安装消音器。
为了便于维护，建议在疏水阀上、下游安装截止阀。
订购说明
举例：1 - 斯派莎克DN15 TDS46M热动力蒸汽疏水阀，PN40法兰连接。
备件

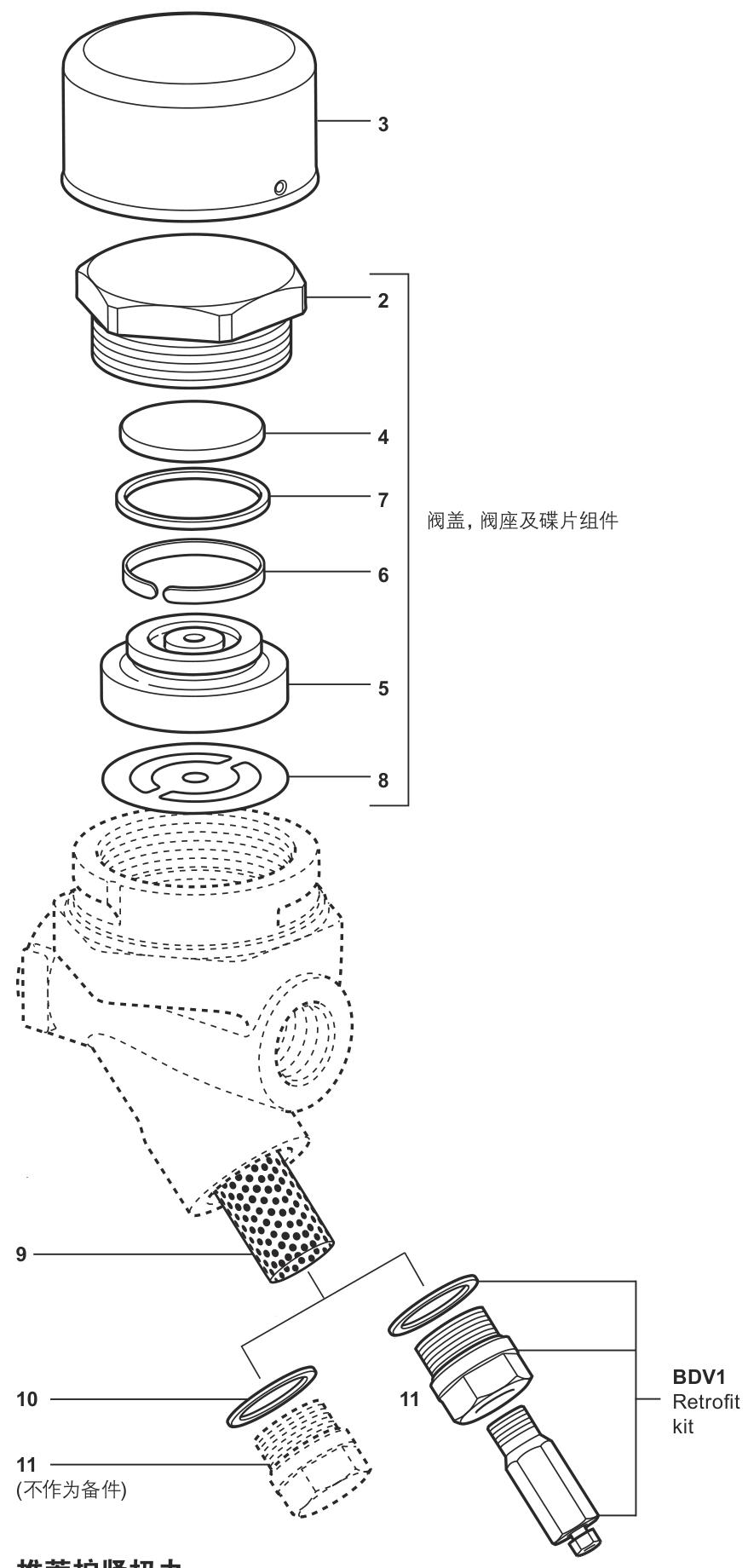

图中实线部分为可供备件，虚线部分不作为备件提供。
-
隔热罩
-
阀盖,阀座及碟片组件 (2, 4, 5, 6, 7, 8)
-
过滤网及垫片 (9, 10)
-
垫片组 (3套) (8, 10)
-
BDV1排污阀组件
订购备件：按上述说明订购备件，并注明疏水阀的口径和型号。
例：1-阀盖、阀座及碟片组件，用于斯派莎克DN15 TDS46M热动力蒸汽疏水阀。
