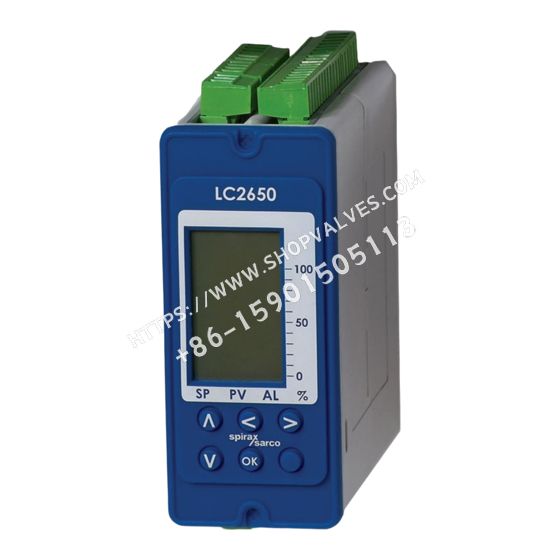

Spirax Sarco LC2650 es un controlador de nivel para fluidos conductores, diseñado para controlar mediante regulación o encendido/apagado el nivel de calderas, tanques y recipientes. Sus límites de operación son 32bar@239°C. Dispone de dos canales de alarma, que pueden configurarse individualmente como alarma de nivel alto o bajo. La conductividad mínima aplicable es de 5us/cm o 5ppm (con LP20 y PA20).

El panel frontal incorpora una pantalla LCD y cinco botones. Durante el modo de funcionamiento, la pantalla LCD muestra información operativa y puede presentar la tendencia de las variaciones de nivel durante un periodo configurado. Los datos habituales se muestran en varias pantallas consecutivas. El menú de pruebas incorpora funciones de diagnóstico, permite medir las entradas y configurar las salidas desde el panel frontal. Todos los parámetros de puesta en servicio están protegidos mediante contraseña para evitar configuraciones no deseadas o incorrectas.

El producto puede comunicarse con productos adyacentes mediante un bus de infrarrojos, puede configurarse como maestro o esclavo y ofrece opciones de montaje en panel, carril DIN o placa base.

Características principales

• Control regulado o mediante encendido/apagado del nivel de agua de caldera mediante sensores capacitivos.

• Integral ajustable.

• Control de uno, dos o tres elementos.

• Pantalla gráfica LCD y cinco botones.

• Representación gráfica del estado, PV en porcentaje, alarmas y tendencias.

• Comunicación por infrarrojos.

• Comunicación EIA 485/Modbus.

• Certificaciones UL y TUV.

Certificaciones

• LC2650 cumple la directiva de compatibilidad electromagnética 2017/30/EU y sus requisitos, y es adecuado para entornos industriales pesados. Se ha realizado una evaluación detallada de EMC, con referencia UK Supply BH LC2650 2008.

• Cumple la directiva de baja tensión y los requisitos de seguridad de la norma EN 61010-1:2001 para equipos eléctricos de medición, control y uso en laboratorio.

• Como controlador de nivel sometido a ensayo de tipo, cumple la norma Vd TÜV Water Control Equipment 100(07:2006) y cuenta con listado UL (pendiente).

Aplicaciones

• Funcionamiento de encendido/apagado: control de encendido/apagado de la bomba, 2 salidas de alarma y salida de nivel de 4 - 20mA (aislada). También puede proporcionar control de encendido/apagado de una válvula solenoide en sustitución de la bomba.

• Control regulado: control de la válvula mediante actuador eléctrico de válvula o señal de control de 4 - 20mA, 2 salidas de alarma y salida de nivel de 4 - 20mA (aislada).

• Control regulado de dos o tres elementos: control de la válvula mediante actuador eléctrico de válvula o señal de control de 4 - 20mA, 2 salidas de alarma, salida de nivel de 4 - 20mA (aislada), señal de realimentación del caudal de vapor y señal anticipativa del caudal de agua de alimentación.

Función de entrada

LC2650 compara la señal de entrada con el punto de ajuste configurado por el usuario y modifica la señal de salida para controlar el nivel de agua de la caldera o del tanque.

Salidas

La señal de control del producto puede conectarse a una bomba o válvula de regulación. También ofrece salidas de relé para alarmas de nivel alto y bajo, una salida adicional aislada de 0 - 20mA o 4 - 20mA y transmisión de parámetros mediante comunicación RS485/MODBUS.

Otras características

Un filtro adicional aumenta el efecto de amortiguación en condiciones de fluctuación.

Especificaciones técnicas

Elemento	Detalles
Alimentación	Tensión de alimentación: 110 - 240 VAC, 50/60HZ. Consumo: 7.5W (máximo)
Entorno	Solo para uso en interiores. Altitud máxima: 2000 m (6562 ft). Rango de temperatura ambiente: 0 - 55 °C. Humedad relativa máxima: 80% a 31 °C, con reducción lineal hasta 50% a 40 °C. Categoría de sobretensión: III. Grado de contaminación: 2 (en suministro), 3 (cuando se instala en una caja) - mínimo IP54 o tipo UL50 / NEMA 3, 3S, 4, 4X, 6, 6P o 13. Grado de sellado (solo panel frontal): manguera NEMA 4 únicamente (certificada por UL) y conforme con IP65 (certificada por TRAC Global)
Seguridad eléctrica	EN 61010-1 UL61010-1, 3rd Edition, 2012 - 05
LVD (seguridad)	-
EMC	Inmunidad/emisiones: CAN/CSA-C22.2 No. 61010-1, 3rd Edition, 2012 - 05, aplicable a emplazamientos industriales pesados
Carcasa	Material: policarbonato 294. Material del panel frontal: silicona (azul), 60shore
Soldadura	Estaño/plomo (60/40%)
Conectores de alimentación y señales	Terminales: bornes enchufables con conectores de tornillo. Nota: utilizar únicamente terminales suministrados por Spirax Sarco; de lo contrario, pueden reducirse la seguridad y las homologaciones. Tamaño del cable: 0.2 mm² (24 AWG) a 2.5 mm² (12 AWG). Longitud de pelado: 5 - 6 mm. Alta temperatura
Sensor de nivel	Tipo de blindaje: blindado
Cables/hilos de realimentación, caudal de vapor y caudal de agua	Número de conductores: 3 conductores (LP20/PA20), 2 o 3 (transmisor de 4 - 20mA). Sección: 1 – 1.5 mm² (18 - 16 AWG). Longitud máxima: 100 m (328 ft). Tipos recomendados: Prysmian (Pirelli) FP200, Delta Crompton Firetuf OHLS
Cable/hilo de salida de 0/4 - 20 mA	Tipo: par trenzado. Tipo de blindaje: blindado. Número de conductores: 1. Sección: 0.23 - 1 mm² (24 - 18 AWG). Longitud máxima: 100 m (328 ft)
Cable/conexión de comunicación RS485	Tipo: par trenzado EIA RS485. Tipo de blindaje: blindado. Número de pares: 2 o 3. Sección: 0.23 mm² (24 AWG). Longitud máxima: 1200 m (4000 ft). Tipo recomendado: Alpha 6413 o 6414. También pueden utilizarse cables LAN Cat 5 o Cat 5E ScTP (blindado), FTP (lámina) o STP Alpha 6413 o 6414, limitados a 600 m
Datos técnicos de entrada	Tensión de nivel: tensión mínima 0Vdc o 1V (selección de sobrerango), tensión máxima 6Vdc (máximo absoluto =7Vdc), impedancia de entrada 28 kΩ, precisión 5% FSD del rango operativo, repetibilidad 2.5% FSD del rango operativo, resolución de 14 bits (aprox. 0.15 mV), frecuencia de muestreo 260 Hz. Corriente mínima 0 mA, corriente máxima 20 mA, impedancia de entrada 110 Ω, repetibilidad 2.5% FSD del rango operativo, resolución de 14 bits (aprox. 1uA), frecuencia de muestreo 260 Hz. Alarma de sobrerango de nivel - tensión: nivel mínimo de alarma < 0.2 Vdc, nivel mínimo de recuperación > 1 Vdc, nivel máximo de alarma > 6.5 Vdc, nivel máximo de recuperación < 6 Vdc. Alarma de sobrerango de nivel - corriente: nivel mínimo de alarma < 2.5 mA, nivel mínimo de recuperación > 4 mA, nivel máximo de alarma > 21 mA, nivel máximo de recuperación < 20 mA. Alimentación de 24 Vdc: tensión máxima 32 Vdc (sin carga, circuito abierto), corriente máxima 25 mA, tensión de rizado 10 mV. 4 - 20 mA a plena carga: corriente mínima 0 mA, corriente máxima 22 mA, tensión de circuito abierto 19 Vdc (máxima), resolución 1% FSD, carga máxima de salida 500 ohm, aislamiento 100 V, tasa de salida 10 / segundo
Salida	Contactos: 2 × relés unipolares de doble tiro (SPCO). Tensión nominal (máxima): 250 Vac. Relé: carga resistiva 3 amp @ 250 Vac, carga inductiva 1 amp @ 250 Vac, carga de motor AC ¼ HP (2.9 amp) @ 250 Vac, 1 / 10 HP (3 amp) @ 120 Vac, carga piloto C300 (2.5 amp) - circuito de control/bobina. Vida eléctrica (operaciones): 3 x 10⁵ o superior, según la carga. Vida mecánica (operaciones): 30 x 10⁶
RS485	Capa física: RS485 full-duplex de 4 hilos o half-duplex de 2 hilos. Capa de protocolo: formato Modbus RTU. Aislamiento: 60 Vac/dc. Carga unitaria de recepción: 256 dispositivos (máximo). Velocidad de salida: hasta 10 tramas/segundo
Comunicación por infrarrojos	Capa física: IrDA. Velocidad en baudios: 38400. Alcance: 10 cm. Ángulo de funcionamiento: 15 °. Información de seguridad ocular: resumen: EN 60825-12 : 2007 Seguridad de productos láser - no supera los límites de emisión accesible (AEL) de clase 1

Información de seguridad, instalación y mantenimiento

Advertencia: este documento no contiene información suficiente para instalar el producto de forma segura. El producto funciona con tensiones peligrosas. Consulte la guía de instalación y mantenimiento suministrada con el producto antes de instalarlo.

Nota: antes de instalar y conectar los cables de alimentación, asegúrese de que no haya condensación en el interior del producto. El producto puede montarse en carril DIN, placa base o panel, y se suministra con un marco de instrumento. Debe instalarse en un panel de control industrial adecuado o en una envolvente ignífuga que proporcione protección contra impactos y contra el entorno. Se requiere como mínimo IP54 (norma EN 60529) o los tipos 3, 3S, 4, 4X, 6, 6P y 13 (UL50/NEMA 250). Spirax Sarco suministra cajas de plástico y metálicas adecuadas.

• No instalar en exteriores sin protección climática adicional.

• No intentar abrir el producto: está sellado y no contiene piezas reemplazables ni interruptores internos.

• No bloquear la trayectoria de los infrarrojos entre los productos.

En el Reino Unido deben seguirse las normas IEE (BS 7671); en otras regiones deben cumplirse los reglamentos correspondientes. Todos los materiales y procedimientos de cableado deben cumplir las normas EN e IEC aplicables.

No se requieren servicios especiales, mantenimiento preventivo ni inspecciones del producto. El control y las alarmas del nivel de agua de la caldera deben probarse y revisarse. Las directrices BG01 y INDG436 proporcionan orientación general en materia de salud y seguridad.

Peso

550g

Cómo realizar el pedido

Ejemplo: 1 unidad de controlador de nivel Spirax Sarco LC2650.
