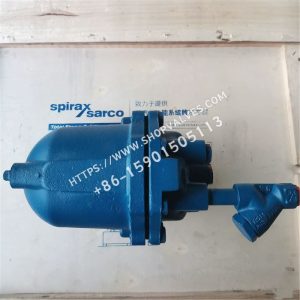

描述

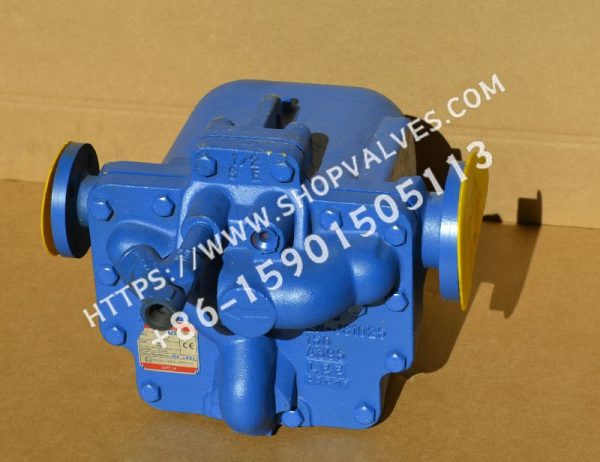

斯派莎克Spirax Sarco APT14、APT14HC和APT14SHC自动疏水阀泵，压力等级为PN16，有法兰和螺纹两种连接方式。该装置能根据管线内压力情况，自动实现疏水阀循环和泵循环之间的转换。使用蒸汽作为动力，可在任何工作条件下（包括真空条件下）从过程设备中排除冷凝水。
标准与证书
-
泵体设计符合A.D. Merkblatter/ASME VIII标准。
-
符合欧洲压力设备指令97/23/EC，符合ATEX指令94/9/EC，根据需要可提供相关标志。
-
本产品可提供EN 10204 3.1证书，如需证书，请在订购时注明。
重量
| 型号 | 连接方式 | 重量 |
|---|---|---|
| APT14 | 螺纹连接 | 45kg |
| APT14 | 法兰连接 | 45kg |
| APT14HC | 法兰连接 | 65kg |
| APT14SHC | 法兰连接 | 105kg |

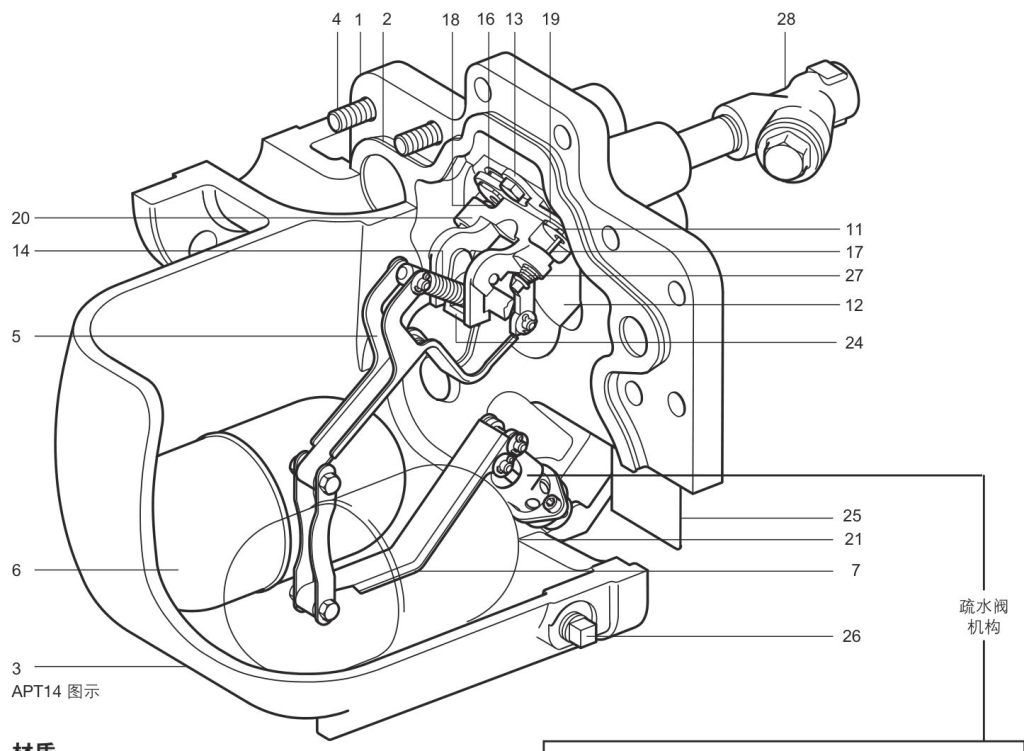

部件材质
| 序号 | 部件 | APT14材质 | APT14HC材质 | APT14SHC材质 |
|---|---|---|---|---|
| 1 | 泵盖 | 球墨铸铁（EN JS 1025或ASTM A395） | 球墨铸铁（EN JS 1025或ASTM A395） | 碳钢（EN1.0619+N或ASTM A216 WCB） |
| 2 | 泵盖垫片 | 层状石墨不锈钢加强 | 层状石墨不锈钢加强 | 层状石墨不锈钢加强 |
| 3 | 泵体 | 球墨铸铁（EN JS 1025或ASTM A395） | 球墨铸铁（EN JS 1025或ASTM A395） | 碳钢（EN1.0619+N或ASTM A216 WCB） |
| 4 | 泵盖螺栓 | 不锈钢（ISO 3506 Gr. A2 70） | 不锈钢（ISO 3506 Gr. A2 70） | 不锈钢（ISO 3506 Gr. A2 70） |
| 5 | 泵连杆 | 不锈钢（BS 1449 304 S15） | 不锈钢（BS 1449 304 S15） | 不锈钢（BS 1449 304 S15） |
| 6 | 浮球 | 不锈钢（BS 1449 304 S15） | 不锈钢（BS 1449 304 S15） | 不锈钢（BS 1449 304 S15） |
| 7 | 疏水阀连杆 | 不锈钢（BS 1449 304 S15） | 不锈钢（BS 1449 304 S15） | 不锈钢（BS 1449 304 S15） |
| 8 | 第二级疏水阀 | 不锈钢（ASTM A276 440 B） | 不锈钢（ASTM A276 440 B） | 不锈钢（ASTM A276 440 B） |
| 9 | 疏水阀腔 | 不锈钢（BS 3146 ANC 2） | 不锈钢（BS 3146 ANC 2） | 不锈钢（BS 3146 ANC 2） |
| 10 | 阀芯 | 不锈钢（ASTM A276 440 B） | - | - |
| 11 | 阀座（进口止回阀） | 不锈钢（AISI 420） | 不锈钢（AISI 420） | 不锈钢（AISI 420） |
| 12 | 挡板（进口止回阀） | 不锈钢（BS 3146 ANC 4B） | 不锈钢（BS 3146 ANC 4B） | 不锈钢（BS 3146 ANC 4B） |
| 13 | 泵机构托架 | 不锈钢（BS 3146 ANC 4B） | 不锈钢（BS 3146 ANC 4B） | 不锈钢（BS 3146 ANC 4B） |
| 14 | 弹簧（泵） | 不锈钢（BS 2056 302 S26 Gr. 2） | 不锈钢（BS 2056 302 S26 Gr. 2） | 不锈钢（BS 2056 302 S26 Gr. 2） |
| 15 | 开口销 | 不锈钢（BS 1574） | 不锈钢（BS 1574） | 不锈钢（BS 1574） |
| 16 | 排汽阀座 | 不锈钢（BS 970 431 S29或ASTM A276 431） | 不锈钢（BS 970 431 S29或ASTM A276 431） | 不锈钢（BS 970 431 S29或ASTM A276 431） |
| 17 | 进汽阀芯和阀座装置 | 不锈钢 | 不锈钢 | 不锈钢 |
| 18 | 排汽阀芯 | 不锈钢（BS 3146 ANC 2） | 不锈钢（BS 3146 ANC 2） | 不锈钢（BS 3146 ANC 2） |
| 19 | 阀座垫片 | 不锈钢（BS 1449 409 S19） | 不锈钢（BS 1449 409 S19） | 不锈钢（BS 1449 409 S19） |
| 20 | 泵机构螺栓 | 不锈钢（ISO 3506 Gr. A2 70） | 不锈钢（ISO 3506 Gr. A2 70） | 不锈钢（ISO 3506 Gr. A2 70） |
| 21 | 疏水阀罩螺栓 | 不锈钢（BS 6105 A4 80） | 不锈钢（BS 6105 A4 80） | 不锈钢（BS 6105 A4 80） |
| 22 | 第一级疏水阀 | 不锈钢（BS 970 431 S29或ASTM A276 431） | 不锈钢（BS 970 431 S29或ASTM A276 431） | 不锈钢（BS 970 431 S29或ASTM A276 431） |
| 23 | ‘O’型圈 | EPDM | EPDM | EPDM |
| 24 | 推杆 | 不锈钢（BS 3146 ANC 2） | 不锈钢（BS 3146 ANC 2） | 不锈钢（BS 3146 ANC 2） |
| 25 | 铭牌 | 不锈钢（BS 1449 304 S16） | 不锈钢（BS 1449 304 S16） | 不锈钢（BS 1449 304 S16） |
| 26 | 排污塞 | 钢（DIN 17440 1.4571） | 钢（DIN 17440 1.4571） | 钢（DIN 17440 1.4571） |
| 27 | 进汽阀弹簧 | 不锈钢 | 不锈钢 | 不锈钢 |
| 28 | 过滤器进汽阀 | 球墨铸铁 | 球墨铸铁 | 碳钢 |
| 29 | 止回阀DCV（APT14HC） | 不锈钢（未示出） | 不锈钢（未示出） | - |
压力/温度限制
| 阀体设计条件 | PN16 |
|---|---|
| 最大动力蒸汽进口压力 | 13.8 bar g |
| PMA最大允许压力 | 16 bar g @ 120°C |
| TMA最大允许温度 | 300°C @ 12.8 bar g |
| 最低允许温度 | -10°C |
| PMO饱和蒸汽最大工作压力 | 13.8 bar g @ 198°C |
| 最大背压 | 5 bar g |
| TMO饱和蒸汽最高工作温度 | 198°C @ 13.8 bar g |
| 最低工作温度 | -10°C |
| 温度(环境) | -10°C - 200°C |
| 设计最大冷态水压试验压力 | 24 bar g |
安装高度
| 安装高度类型 | 高度 |
|---|---|
| 建议安装高度(从泵基座) | 0.3 m |
| 建议最高安装高度(从泵基座)，更高安装高度时请咨询斯派莎克公司 | 1 m |
| 最低安装高度(从泵基座) | 0.2 m |
标定排量
| 型号 | APT14 | APT14HC和APT14SHC |
|---|---|---|
| 泵排量/循环 | 5升 | 8升 |
| 1 m安装高度，5 bar g动力蒸汽，1 bar g背压 | 最大疏水模式排量4000kg/h，最大泵模式排量1100kg/h | 最大疏水模式排量9000kg/h，最大泵模式排量2800kg/h |
备注：上表所示为特定安装条件下自动疏水阀泵所能达到的排量，具体安装条件见上表左侧第一列。对于不同的安装条件和参数，自动疏水阀泵的排量会发生变化，具体应用及排量请咨询斯派莎克公司。为了达到标定的排量，自动疏水阀的总提升或背压BP（静压头加冷凝水管道内的压力）必须低于动力蒸汽的压力。
高度(H)m×0.0981 + 冷凝水管道内的压力§bar g + 下游管道内流动摩擦阻力(Pf)bar。（如果下游管道距离小于100 mm，且冷凝水管道为非漫溢管，同时在管道选型时已经考虑了在换热器最大工作负荷下闪蒸蒸汽的影响，则可忽略管道流动摩擦阻力Pf。）

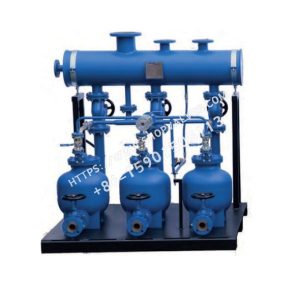

产品说明
-
APT14和APT14HC：最大蒸汽工作压力为13.8 bar g，无需任何电力。泵体材料为球墨铸铁（EN JS 1025或ASTM A395）。入口配有摆动式止回阀，APT14出口配有球形止回阀。内置的疏水阀机构包括两个不锈钢浮球和一个两级疏水阀；内置的泵机构为一个不锈钢弹簧快速动作机构，无外部密封和填料。
-
APT14SHC：最大蒸汽工作压力为13.8 bar g，无需任何电力。泵体材料为碳钢（EN 1.0619或ASTM A216 WCB）。入口配有摆动式止回阀，内置的疏水阀机构包括两个不锈钢浮球和一个两级疏水阀；内置的泵机构为一个不锈钢弹簧快速动作机构，无外部密封和填料。
订购说明
举例：1 - 斯派莎克自动疏水阀泵APT14，DN40×DN25，法兰连接EN1092 PN16，带螺纹连接BSP动力蒸汽接口。
备件
可供备件在相关资料中以实线标出，虚线所示不作为备件提供。备件成套供应以确保维修所需部件全部包含在内。例如：当订购进汽/排汽阀芯阀座组件时，除主要部件外，维修所需要的开口销、垫圈和垫片等也一并提供。
订购备件
请按上述描述订购备件，并说明自动疏水阀泵的型号和口径。举例：1 - 进汽/排汽阀芯阀座组件，用于斯派莎克APT14 DN40×DN25自动疏水阀泵。 用于 斯派莎克 APT14 DN40×DN25自动疏水阀泵。
