描述

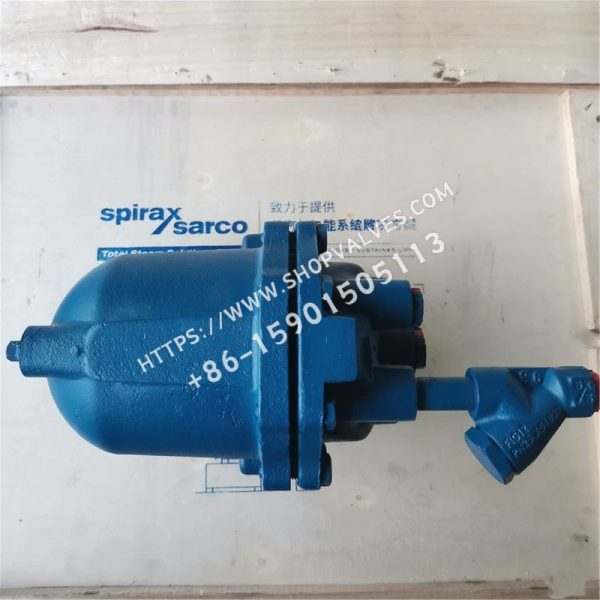

斯派莎克Spirax Sarco APT10-4.5自动疏水阀泵设计压力PN10，螺纹连接。根据管路不同状况，可自动疏水或泵水。该装置采用蒸汽为动力，可在所有工况下从加热设备和工艺制程中排除冷凝水，甚至是真空状态。标准APT10-4.5表面蓝色，如有需要，也可ENP镀镍处理。
可供型号
| 型号 | SKU |
|---|---|
| apt10-4.5 3/4” condensate conn, 1/2” motive steam conn | 6120100 |
设计标准
壳体设计符合A.D. Merkblatter/ASME VIII标准。
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 泵盖 | 球墨铸铁 EN JS 1025 ASTM A395 |
| 2 | 泵盖垫片 | 合成纤维 |
| 3 | 泵体 | 球墨铸铁 EN JS 1025 ASTM A395 |
| 4 | 泵盖螺栓 | 不锈钢 BS EN ISO 3506 Gr.A2-70 |
| 5 | 泵阀连杆 | 不锈钢 BS 1449 304 S15 |
| 6 | 浮球 | 不锈钢 BS 1449 304 S16 |
| 7 | 销杆 | 不锈钢 BS 970 431 S29 ASTM A276 431 |
| 8 | 垫圈 | 不锈钢 BS 1449 316 |
| 9 | 疏水阀罩 | 不锈钢 BS 970 431 S29 ASTM A276 431 |
| 10 | 球 | 不锈钢 ASTM A276 440 B |
| 11 | 阀座 ( 进口止回阀 ) | 不锈钢 AISI 420 |
| 12 | 挡板 ( 进口止回阀 ) | 不锈钢 BS 3146 ANC 4B |
| 13 | 泵机构托架 | 不锈钢 BS 3146 ANC 4B |
| 14 | 弹簧 ( 泵 ) | 不锈钢 BS 2056 302 S26 Gr.2 |
| 15 | 开口销 | 不锈钢 BS 1574 |
| 16 | 排汽阀座 | 不锈钢 BS 970 431 S29/ ASTM A276 431 |
| 17 | 进汽阀和阀座组件 | 不锈钢 ASTM A276 440B/ BS 970 431 S29 |
| 18 | 排汽阀 | 不锈钢 BS 3146 ANC 2 |
| 19 | 阀座垫片 | 不锈钢 BS 1449 409 S19 |
| 20 | 泵机构螺栓 | 不锈钢 BS EN ISO 3506 Gr.A2-70 |
| 21 | 浮球螺栓 | 不锈钢 BS EN ISO 3506 Gr.A2-70 |
| 23 | 疏水阀垫片 | 不锈钢 BS 1449 409 S19 |
| 24 | 推杆 | 不锈钢 BS 3146 ANC 2 |
| 25 | 铭牌 | 不锈钢 BS 1449 304 S16 |
| 26 | 排污塞 | 不锈钢 DIN 17440 1.4571 |
| 27 | 动力蒸汽过滤器 | 球墨铸铁 DIN 17440 1.4571 |
证书与标准
本产品可提供EN10204 3.1.B证书。注：如需提供证书，请在订货时注明。本产品符合欧洲压力设备指令97/23/EC，ATEX指令94/9/EC。根据需要可提供和标志。
口径和管道连接
| 口径 | 进口 | 出口 | 动力进口 / 废汽口 |
|---|---|---|---|
| 规格 | DN20(¾”) | DN20(¾”) | DN15(½”) |
| 连接方式 | BSP-BS21、NPT | BSP-BS21、NPT | BSP、NPT |
标定排量：详细的排量请咨询斯派莎克公司。疏水阀泵选型如下：为正确选择疏水阀泵，需要提供以下数据：
-
可供安装高度(m)：从疏水阀泵基座至换热器/制程冷凝水出口的中心线。如出口垂直向下，则为从疏水阀泵的基座至出口面的高度。
-
疏水阀泵的动力蒸汽压力(bar g)。
-
冷凝水回收系统中的总背压(bar g)，见下述注释。
-
换热器满负荷时的工作压力(bar g)。
-
换热器最大蒸汽负荷(kg/h)。
-
被加热介质的最低温度( oC)。
-
被加热介质的最高控制温度( oC)。
限制条件
| 泵体设计条件 | PN10 |
|---|---|
| 最大动力压力 | 4.5 bar g |
| 最高工作压力 | 4.5 bar g |
| 最大背压 | 4.0 bar g |
| 最高工作温度 | 155 o C |
| 最小工作温度 | -10 o C |
| 温度限制(环境 ) | -10 o C - 200 o C |
| 设计最大冷态水压试验压力 | 15.0 bar g |
| 最小安装高度(从泵基座) | 0.2 m |
| 推荐最小安装高度(从泵基座) | 0.3 m |
| 口径 | DN20 × DN20 |
|---|---|
| 泵排量 / 每循环 | 2.6升 |
| 条件 | 1.0米安装高度、4.5bar g动力压力、2.5bar g总背压时，最大疏水量830kg/h，最大泵水量650kg/h |
安全信息、安装和维修
注：总扬程或背压BP(静压头+回水管压力)必须小于动力压力以达到额定排量。
[BP( 背压 )=(H × 0.0981)+§+(P f)]
高度(H)米×0.0981 + 回水管压力§bar g + 下游管道摩擦压降(Pf)bar。 (如果下游管道小于100米，冷凝水管道不是满溢管，且在管道选型时已经考虑了换热器满负荷时的二次蒸汽的影响，则可忽略管道摩擦阻力。)
详细说明见随产品提供的安装维修指南。
重量
| 口径 | 重量 |
|---|---|
| DN20 × DN20 | 14kg |
产品说明
斯派莎克自动疏水阀泵APT10-4.5，最大蒸汽工作压力至4.5 bar g。无需电力。泵体结构为球墨铸铁(GGG 40.3或ASTM A395)，带摆动式进口止回阀和球形出口止回阀。内部疏水阀机构为一个不锈钢浮球连接内置疏水阀。泵、疏水阀和止回阀机构组合在同一泵体内，无外置密封或填料。最低安装高度200mm(从泵基座)。
订购说明
举例：1-自动疏水阀泵，型号APT10-4.5，DN20×DN20，螺纹连接BSP，带螺纹BSP动力蒸汽接口。

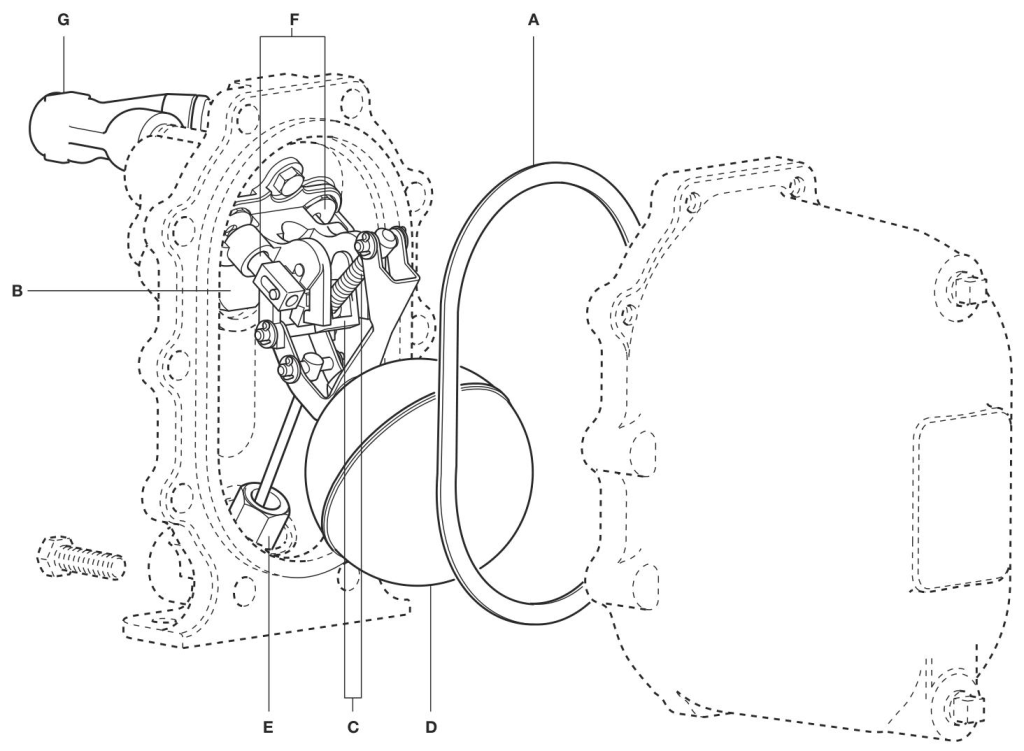

备件
备件以实线表示，虚线所示不作为备件提供。 可供备件
| 编号 | 备件名称 | 涉及部件序号 |
|---|---|---|
| A | 泵盖垫片 | 2 |
| B | 进口止回阀 | 2, 12 |
| C | 弹簧和推杆 | 2, 14, 24 |
| D | 浮球 | 2, 5, 6, 21 |
| E | 疏水阀和出口止回阀机构 | 2, 7, 8, 9, 10, 22, 23 |
| F | 进汽 / 排汽阀芯和阀座组件 | 2, 16, 17, 18,19 |
| G | 动力蒸汽过滤器( Fig12球铁) | - |
请注意：为了客户方便的进行维修，备件将以整套的形式提供，以确保所有必须的部件均可得到。例如，订购进汽/排汽阀芯和阀座时，所有应更换的开口销、垫圈和垫片均将随关键部件一起提供。
订购备件：按可供备件表描述订购备件，并标明产品的口径和型号。 举例：1-进汽/排汽阀芯和阀座组件，用于斯派莎克DN20×DN20 APT10-4.5自动疏水阀泵。
